关于VORTEX涡流纺纱机

与其他纺纱方式不同,利用旋转空气纺出纱线的VORTEX涡流纺纱机是村田机械公司开发并制造的纺纱设备。

无法模仿超越的技术力量

VORTEX涡流纺的纺纱工序

VORTEX涡流纺纱机是从并条后的棉条开始,直接纺纱并卷绕成筒纱。

VORTEX涡流纺
  1. 清花
  2. 梳棉
  3. 并条
  4. VORTEX涡流纺的纺纱
  5. 筒纱
环锭纺纱线
  1. 清花
  2. 梳綿
  3. 并条
  4. 粗纱
  5. 细纱
  6. 络筒
  7. 筒纱

VORTEX涡流纺纱机概要

在牵伸装置(上下各4根罗拉)将棉条牵伸拉细,然后进入具有旋转空气的纺纱核心区域,进行纺纱。
之后,一边检查纱线质量,一边卷绕成筒纱。

纺纱室

空气在纺纱室中高速旋转。
空气导致纤维被加捻。

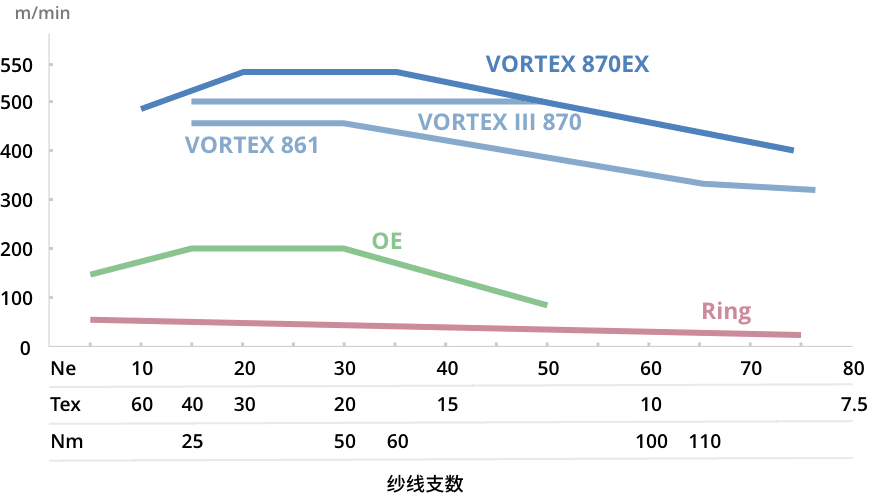

高速纺纱

VORTEX涡流纺纱机的一大特点就是纺纱速度。
最新机型可以做到550米/分钟最高运行速度(※)。
(※)根据纱线支数和材料的不同,最优速度有所不同。

高速紡績

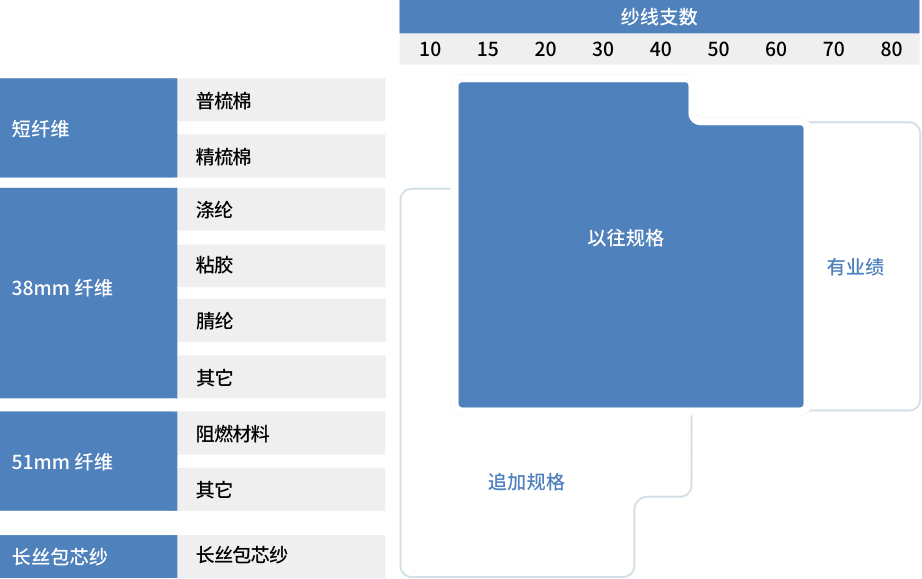

扩展纺纱原料种类和支数范围

结合到目前为止的经验以及客户的反馈意见,实现了各种各样材料和支数的纺纱业绩。
与传统的纺纱方式不同的是,VORTEX涡流纺纱机只需更换部分零件,
就可以实现Ne10-80大跨度支数和材料的生产。

扩展纺纱原料种类和支数范围

机器主要规格

纺纱规格 纺纱品种 化纤 100%, 化纤棉混纺, 棉 100%〈注1〉
纺纱支数范围〈注2〉 Ne10 到 Ne80
推荐的纤维长度 1.5 英寸:~40毫米、2 英寸*选择件:38毫米~51毫米
喂入棉条 70 到 35Grain/yd (24.8克/5米 到 12.4克/5米)
卷绕部分 导纱动程 6 英寸
卷绕角度 0’/ 4”20’/ 5”57
最大卷绕直径 300毫米
  • (注1)根据纱线品种,喷嘴和纺锭有不同规格。
  • (注2)支数范围因原料的纤度和特性的不同而异。
標準仕様
VOS III(可视化智能主控电脑系统) 捻接小车2台 (锭数48以下 : 1台)
纺纱传感器 AD自动落纱小车1台
MSC(Muratec电子清纱器) 落棉回收箱与自动排出系统
接头装置 : 空气捻接器 筒纱输送带
选购装置
MSC-F(异性纤维检测装置) 追加捻接小车
上蜡装置 附加纺锭
筒纱升降机 附加喷嘴
循环式吹吸清洁装置 接头监控器
支持51毫米(2 英寸)纤维 涤纶清洁系统
长丝包芯纱装置 接头装置:兼容打结器

独特的选购装置

涤纶清洁系统装置

解决了100%涤纶等化纤在纺纱时的课题,这是VORTEX涡流纺纱机独有的装置,
对于提高纺纱速度也发挥了很好的效果。

长丝包芯纱装置

将长丝作为芯丝插入纱线中,其他短纤维进行包覆纺纱的装置。
传统的包芯纱,芯丝需要费工夫准备专用的原料以及生产性不足等课题,
从而只限于部分特殊用途,但VORTEX涡流纺长丝包芯装置打破了业界常识,
被认为不需要特殊准备就能维持高生产性而广受好评。

VORTEX涡流纺纱机的历史

村田机械作为业界先驱,率先于1980年开发出了使用空气进行纺纱的村田喷气纺纱机。
这就是现在VORTEX涡流纺纱机的前身。
1997年,正式推出了VORTEX涡流纺纱机。
自此以来,为了扩大可纺纱线品种以及提高纺纱速度,我们不断进行机械设备的技术开发。
此外,在维护保养性能和机械布局等方面,我们结合参考客户的意见,
不断精益求精,钻研使用的方便性。
从纺纱工序到服装成品等各个广泛领域,
得到了对只有VORTEX涡流纺纱线才有的纱线结构和特长的高度的评价。

VORTEX涡流纺纱机亮相

机型851

纺纱速度
350米/分钟

机型810

纺纱速度
400米/分钟

机型861

纺纱速度
450米/分钟

机型870

纺纱速度
500米/分钟

机型870EX

纺纱速度
550米/分钟
